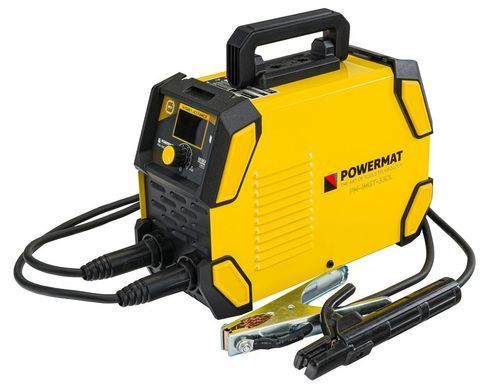

Зварювальний інвентор Powermat PM-IMGT-330L (PMT_PM1265)

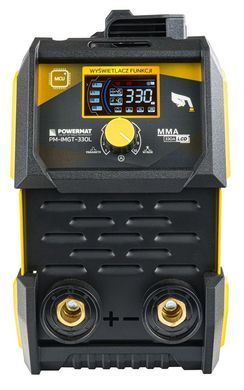

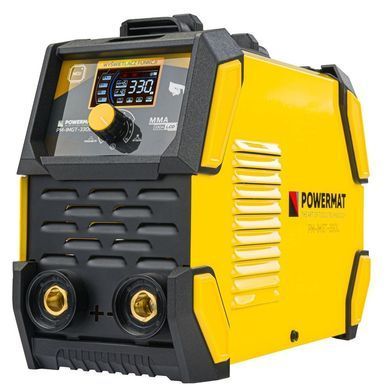

Модель PM-IMGT-330L являє собою інверторний зварювальний апарат, конструкція якого заснована на ефективних IGBT-транзисторах. Він оснащений чітким РК-дисплеєм, на якому відображається поточний зварювальний струм, встановлений за допомогою кнопок.

Зварювальний апарат оснащений вентилятором, що охолоджує електронні схеми та інші компоненти, а також термодатчиком, що захищає апарат від перегріву.

ВЛАСТИВОСТІ ПРИЛАДУ ПМ-ІМГТ-330Л

Вбудовані автоматичні функції, що полегшують вашу роботу:

ГАРЯЧИЙ СТАРТ, широко відомий як гарячий старт, дає змогу тимчасово збільшити зварювальний струм вище значення, встановленого зварювальником. HOT START працює під час запалювання дуги і призначений для запобігання прилипання електрода до матеріалу. Це чудова допомога під час розпалювання електрода.

ANTI STICK відключає/мінімізує зварювальну напругу і струм у разі короткого замикання між електродом і зварюваним матеріалом. ANTI STICK дає змогу зварнику легше знімати електрод.

ARC FORCE стабілізує дугу незалежно від її довжини. Зменшення значень функції призводить до м'якої дуги і меншої глибини проплавлення, а збільшення значень функції - до глибшого проплавлення і можливості зварювання короткою дугою. За максимального значення функції ARC FORCE можна втиснути електрод у ванну розплавленого металу і пропалити матеріал наскрізь. Ця модель має автоматичне регулювання ARC FORCE.

VRD - це система зниження напруги, завдання якої - вимкнути живлення протягом кількох мілісекунд після завершення зварювання. Ця функція також відповідає за зниження напруги на покритому електроді до безпечного рівня. Функція VRD вмикає і вимикає зварювальне живлення, коли електричний опір між електродом і заготівлею, виміряний під час роботи, досягає відповідного рівня. Коли пристрій не працює, VRD автоматично знижує напругу вторинного ланцюга між зварювальними наконечниками зі 105 В до 14-24 В (це займає кілька мілісекунд).

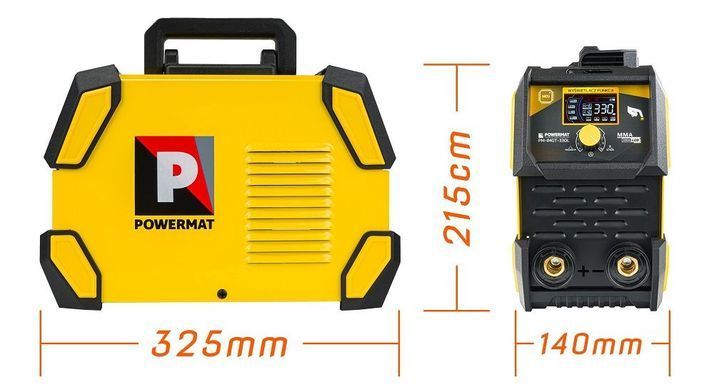

КОМПАКТНИЙ І МІНІМАЛІСТИЧНИЙ ДИЗАЙН
Апарат зварює струмом від 20 до 330А і дає змогу зварювати електродом діаметром від 1,6 мм до 4 мм.

IGBT-транзистор поєднує в собі переваги двох типів транзисторів: простоту керування польових транзисторів і високу напругу пробою та швидкість перемикання біполярних транзисторів. Зварювання електродом діаметром 1,6 мм тепер можливе при використанні запобіжника із затримкою спрацьовування класу C на 16 А. Для роботи при максимальному струмі 330А потрібен захист не менше 20А.

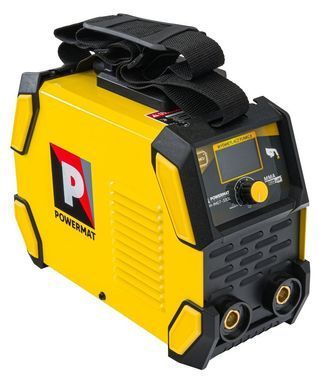

Зварювальний апарат важить лише 3,4 кг, що робить його дуже зручним.

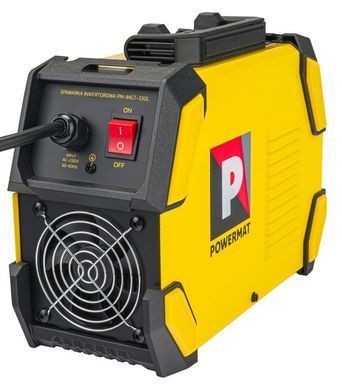

Завдяки використанню великого вентилятора в невеликому корпусі зварювальника було збільшено потік повітря, що знизило температуру транзисторів.  ККД пристрою становить цілих 60%.

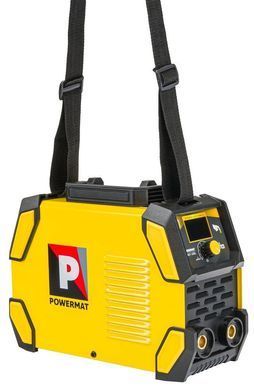

Ремінь безумовно полегшує роботу зі зварювальним апаратом, роблячи її більш зручною.

Translated with www.DeepL.com/Translator (free version)

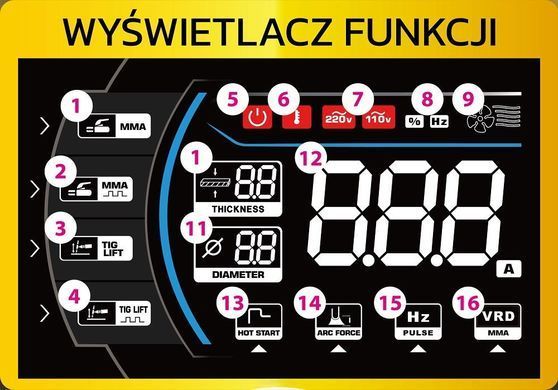

КОМБІНАЦІЯ MMA З ФУНКЦІЄЮ PULSE І TIGA З ОПЦІЄЮ PULSE.

• Функція електродного зварювання в режимі MMA. Натисніть і утримуйте ручку протягом 3 секунд, індикатор почне блимати, поворот ручки дає змогу вибрати цей метод зварювання.
• Функція зварювання електродом в імпульсному режимі ММА. Натисніть і утримуйте ручку протягом 3 секунд, індикатор почне блимати, поворот ручки дає змогу вибрати цей метод зварювання.
• Функція електродного зварювання в режимі TIG-LIFT. Натисніть і утримуйте ручку протягом 3 секунд, індикатор почне блимати, поворот ручки дає змогу вибрати цей метод зварювання.
• Функція зварювання електродом в імпульсному режимі TIG-LIFT. Натисніть і утримуйте ручку протягом 3 секунд, індикатор почне блимати, поворот ручки дає змогу вибрати цей метод зварювання.
• Значок, який вказує, що живлення ввімкнено.
• Значок, що вказує на перевантаження пристрою.
• Значок напруги живлення.
• Значки, що позначають % або частоту обраного параметра.
• Увімкнено значок вентилятора.
• Параметр вибору зварювального струму залежно від товщини матеріалу.
• Параметр підбору зварювального струму до діаметра електрода.
• Встановіть значення параметра А, %, Гц.
• Функція ГАРЯЧИЙ СТАРТ. Він спрацьовує під час запалювання дуги, викликаючи тимчасове перевищення зварювального струму вище встановленого значення. HOT START призначений для запобігання прилипання електрода до матеріалу і дуже корисний під час запалювання дуги. Функція вибирається коротким натисканням ручки.
• Функція СИЛА ДУГИ. Ця функція допомагає переносити краплі розплавленого матеріалу з електрода на основний матеріал, запобігаючи загасанню дуги, коли краплі викликають контакт (тобто коротке замикання) між електродом і зварювальною ванною. Функція вибирається коротким натисканням ручки.
• Функція зміни частоти пульсації. Це робить зварний шов більш плоским і міцним. Може використовуватися в методі MMA PULSE/TIG LIFT Pulse. Користувач може встановити частоту пульсу 1-5 разів на секунду. Функція вибирається коротким натисканням ручки.
• Функція VRD для режиму ММА. Ця функція знижує вихідну напругу до 20 В без навантаження до безпечного рівня, виключаючи ризик ураження електричним струмом. Функція вибирається коротким натисканням ручки.



МОЖЛИВОСТІ ЗВАРЮВАННЯ АПАРАТОМ ПМ-ІМГТ-330Л
ЗВАРЮВАННЯ ММА
Дугове зварювання покритим електродом також називається методом ММА (ручне дугове зварювання) і є найстарішим і універсальним методом дугового зварювання.

У методі ММА використовується покритий електрод, який складається з металевого сердечника, покритого пресованим покриттям. Між кінцем електрода і зварюваним матеріалом виникає електрична дуга. Дуга запалюється контактним шляхом під час торкання кінця електрода до зварюваного матеріалу. Електрод плавиться і краплі розплавленого електродного металу переносяться через дугу в розплавлену ванну металу, що зварюється, утворюючи після охолодження зварний шов. Зварювальник переміщує електрод у міру його приплавлення до об'єкта, що зварюється, так, щоб підтримувати постійну довжину дуги, і одночасно переміщує його плавкий кінець уздовж лінії зварювання. Електродне покриття, що плавиться, виділяє гази, які захищають рідкий метал від впливу атмосфери, а потім твердне й утворює на поверхні ванни шлак, який захищає метал шва, що твердне, від впливу навколишнього середовища. Після видалення електрода від заготовки електрична дуга припиняється і процес зварювання переривається. Після укладання одного борту шлак необхідно видалити механічним способом.

Основна відмінність від інших способів зварювання полягає в тому, що за методу ММА електрод укорочений. У методах TIG-LIFT і MIG/MAG довжина електрода залишається незмінною, а відстань між ручкою і елементом, що зварюється, постійною. У методі ММА для підтримання постійної відстані між електродом і зварювальною ванною електродотримач необхідно постійно переміщати в бік елемента, що зварюється, а отже, навички зварювальника відіграють особливу роль.



ЗВАРЮВАННЯ TIG-LIFT
Зварювання TIG-LIFT - метод, що дає змогу отримати зварні шви найвищої якості. Зварювальна дуга горить між жаростійким неплавким вольфрамовим електродом і заготівлею. Інертний газ, що дав назву методу, створює безкисневу атмосферу і запобігає хімічним реакціям у рідкій зварювальній ванні. У результаті шви стають гладкими, рівними і без пор. Сполучна подається вручну або за допомогою механізму подачі дроту.

Зварювання TIG-LIFT можливе для всіх зварюваних металів. Найбільша сфера застосування - нержавіючі сталі та кольорові метали, такі як алюміній, мідь і латунь. TIG-LIFT використовується насамперед для виконання кореневого проходу зварного шва, оскільки зварні шви чисті та не мають пір, а тому добре витримують динамічні навантаження.

Інертний захисний газ

Для зварювання TIG-LIFT використовується інертний (нереактивний) газ. Газова атмосфера має захисну функцію - запобігає хімічним реакціям із рідкою зварювальною ванною та нагрітим матеріалом. Це гарантує високу якість зварних швів.

Як захисні гази використовуються благородні гази, такі як гелій, аргон або їхні суміші. Найчастіше використовується аргон: він оптимізує властивості запалювання і забезпечує особливо стабільну зварювальну дугу. Гелій розсіює тепло краще, ніж аргон, забезпечуючи тим самим глибоке і широке проникнення.

Вольфрамовий електрод - це серце зварювання TIG-LIFT. Вольфрам має температуру плавлення 3380 градусів Цельсія, що є найвищим показником серед усіх чистих металів таблиці Менделєєва. Завдяки цьому електрод не плавиться, а зварювальна дуга, яку він створює, нагріває і розріджує матеріал.

Високочастотне запалювання

Особливістю зварювання TIG-LIFT є можливість безконтактного запалювання зварювальної дуги. Швидкі послідовні імпульси високої напруги передають іскру на заготовку і стабілізують зварювальну дугу. Для зварника високочастотне запалювання надзвичайно просте у використанні. Електрод не може прилипати до заготовки і в зварному шві не утворюються вольфрамові включення.

Характеристики:

• Метод зварювання MMA | MMA PULSE | TIG-LIFT | TIG-LIFT PULSE
• Електроживлення 230 В/50 Гц
• Споживана потужність 7,6 кВА
• Діапазон зварювального струму ММА 20-330[А
• Діапазон зварювального струму TIG 15-330 А
• Зварювальний струм, робочий цикл 100 % 262 А
• Зварювальний струм, робочий цикл 60 % 330 А
• Номінальний робочий цикл 60%
• Діаметр електродного дроту 1,6 - 4 мм
• Клас ізоляції F
• Ступінь захисту IP21S
• Довжина кабелю живлення 155 см
• Вага пристрою 3,4 кг
• Загальна вага 5 кг

У комплекті:

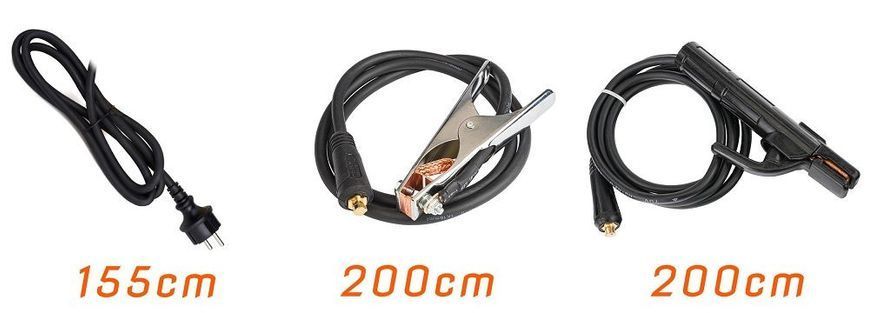

• Зварювальний апарат POWERMAT PM-IMGT-330L
• Масовий кабель (200 см)
• Зварювальний кабель (200 см)
• Зварювальна маска
• Молоток із пензлем
• Оригінальна упаковка
• Посібник користувача польською мовою.
